Conservateur d'allure

Made in Herbignac

Modèle "Papou"




Schémas

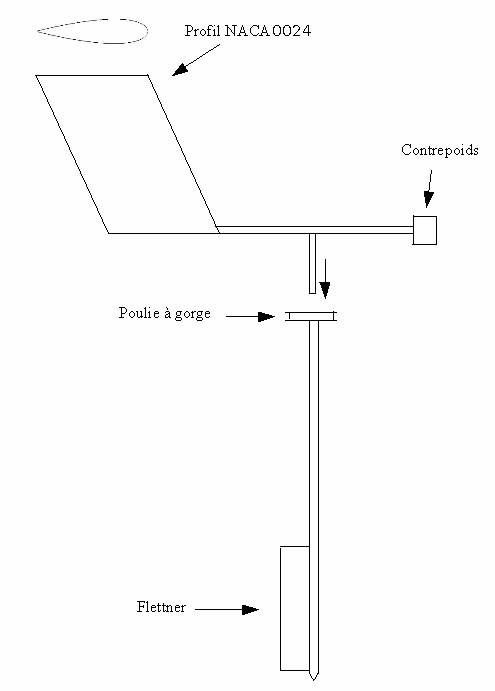

Schéma du conservateur d'allure conçu par Papou au chantier d'Herbignac

Il faut absolument que la girouette ait un profil épais comme l'aile d'un planeur, ou plus exactement d'une dérive de planeur (profil symétrique)

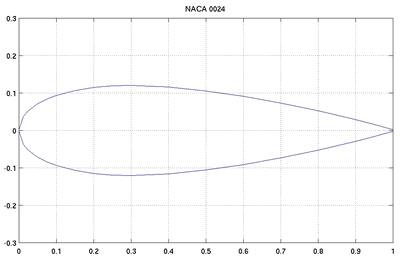

Profil NACA 0024 à télécharger et à imprimer sur 2 pages de A4

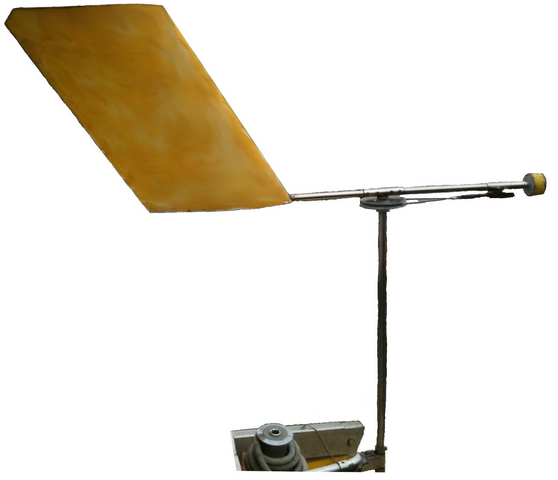

Ensemble du pilote


La girouette est vérouillée par l'intermédiaire d'une attache de ski à cable (cela se trouve encore...) ou une courroie trapezoïdale.

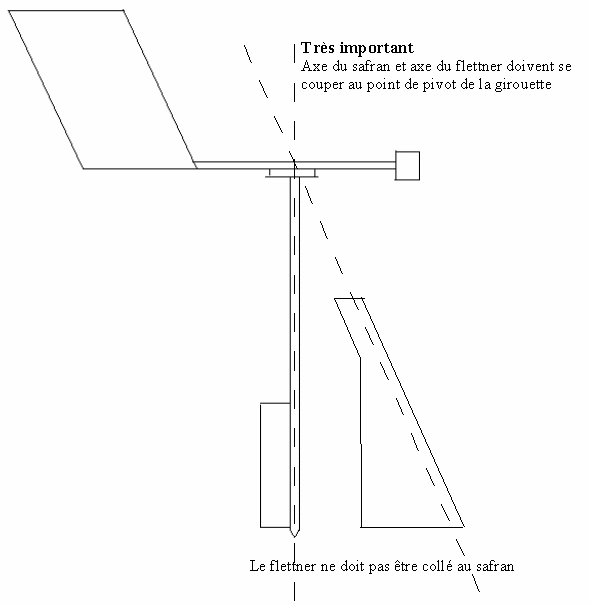

Implantation sur le safran


Attention ! Si les 2 points mentionnés sur le dessin ne sont pas respectés, cela entraine un mauvais fonctionnement du pilote

Questions-Réponses



Girouette jaune
Flettner rouge
Poulie orange
Cable vert
Manette violet
Contrepoids bleu

Idée de girouette déportée

Par exemple sur un portique, pour dégager la plage arrière
Ou permettant de monter le flettner sur un safran suspendu
Le flettner seul, pouvant être actionné par un tout petit pilote électrique, pour marcher au moteur, ou barrer au cap...


Le transfert de mouvement se fait par une commande à distance de type inverseur ou hors-bord ( en vert sur la photo )

Expériences et idées à développer

.










.




.


















.
