REALISATION D'UN FEU DE MOUILLAGE A LEDs
LE
PROBLEME
La plupart des feux de mouillage sont équipés
d'une ampoule à filament de
12 V/10 W, ce qui représente une consommation pour une nuit
de 8 h, de :
7,33 A quand même !
La
technologie électronique actuelle offre un composant
électronique émetteur de lumière : la
LED (Light
Emitting Diodes). Les plus récentes produisent une
très
forte intensité lumineuse et sont capables, si elles sont
associées à plusieurs, d'égaler une
ampoule
à filament, pour une consommation très
inférieure,
(au mois 70% d'économie).
Un récent article
publié dans Voile Magasine a fait un point
intéressant
sur ce sujet. Le hic c'est bien entendu le prix !
Avec du soin
et de la patience, on peut fabriquer soi-même une "ampoule"
à LEDs, pour remplacer une ampoule à
incandescence.
Pour ceux qui souhaitent approfondir, vistez le site Voilelec de Christian Couderc
MATERIEL NECESSAIRE
- 12 LEDs blanches 3,6 V / 0,02 A 9200 Mcd sous un angle de 20
° (Nichia NSPW500BS), à commander
ICI
- 1 régulateur positif 10 V de type LM 7810 ou
équivalent
- 2 galettes de circuit verre/epoxy cuivré double
face, diamètre
30 et 45 mm
- 1 ampoule correspondant au type utilisé comme feu de
mouillage
- 1 tige filetée diamètre
3 ou 4 mm, avec quelques écrous et rondelles
éventail
- 1 entretoise pour la tige filetée, L = 25 à 30
mm
- 10 cm de fil électrique rouge
- 10 cm de fil électrique vert
- 10 cm de fil électrique noir
- Soudure à l'étain, (ou mieux à
l'argent)
- Résine epoxy, (un dé à coudre)
- Vernis en bombe pour montage électrique
PETIT
OUTILLAGE NÉCESSAIRE
- Fer à souder 25 W
- Pinces, (coupante, à dénuder, à bec
fin)
- Tournevis
- Mini perceuse + fraise
CONCEPTION TECHNIQUE
Les
LEDS doivent être alimentées
précisément
sous 3,2 V, afin de ne pas griller ou avoir une durée de vie
abrégée. On utilise donc un régulateur
intégré et une combinaison de LEDs
montées en
série/parallèle.
Le circuit est calculé pour
obtenir la plus forte intensité lumineuse, tout en restant
dans
les tolérances constructeur normales.
LE SCHEMA THEORIQUE
Il est très simple, il faut uniquement faire très
attention aux polarités du régulateur et des LEDs.
Les mesures ont donné les
résultats suivants:
Consommation
totale en 12 V : 0,06 A, soit 92,8% d'économie par rapport
à une ampoule classique de 12 V 10 W, qui dit mieux ?
Intensité par LED : 0,01 A, (pour 0,02 A nominal )
Tension dans chaque LED : 3,36 V, (pour 3,6 V nominaux).
FABRICATION DES DIFFERENTS
ELEMENTS
Les galettes, (cotes données pour un feu combiné
Aquasignal)
Les
deux galettes sont fixées l'une au dessus de l'autre
à
l'aide d'une tige filetée et d'une entretoise, (comme un
plateau
à fromages de restaurant).
Le circuit de la galette de LEDS (diamètre
30 mm), sera réalisée par fraisage à
la micro
perceuse pour modèles réduits. Cette technique
permet
d'éviter la gravure chimique.

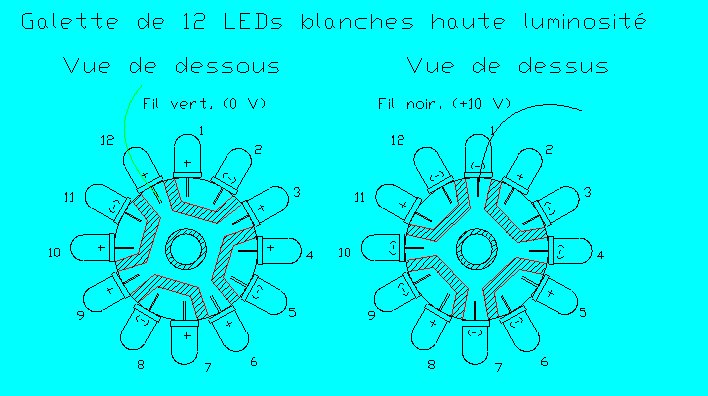

Notez que les dessins des faces supérieures et
inférieures sont identiques MAIS DECALES,
afin de réaliser des ensembles
série/parallèles.
Pour la même raison, les LEDs ont des polarités
inversées.
(Pour repérer les polarités des LEDs, allez faire
un tour sur le site d'Irisoft.)
Les zones à fraiser sont hachurées
La
galette supportant le régulateur, (Diamètre 45
mm), est encore
plus simple. Le régulateur sera soudé sur la face
supérieure, afin de mieux dissiper la "chaleur", (en fait il
est
à peine tiède). Les zones "isolantes" sont aussi
réalisées par fraisage.
La tige filetée sera boulonnée sur cette
même galette.

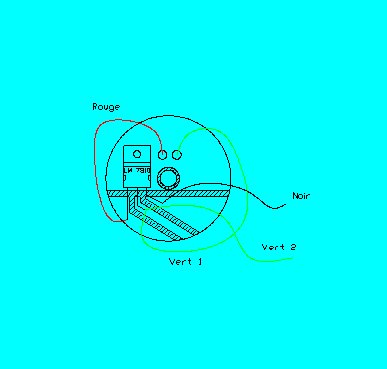

Les zones à fraiser sont hachurées
Vue de dessus
Attention,
pour les deux galettes, afin d'éviter les court-circuits,
fraiser largement le cuivre sur les deux faces autour du trou
destiné à la tige filetée.
Le culot
Avant
de commencer, ouvrez le boîtier de votre feu de mouillage et
vérifiez le type de l'ampoule. Si elle est du type BAY 15 D,
(voir le site
d'Irisoft), repérez les polarités
électriques des contacts et l'orientation des ergots.
Tant
que vous êtes en haut du mat, faites de même pour
le feux
de navigation combiné tricolore, ça servira plus
tard.
On
part d'une ampoule équivalente, ayant un culot en inox,
(cela
semble assez courant), dont on casse le verre. Il faut ensuite
débarrasser le fond du culot des restes du bulbe de verre et
de
son adhésif. Attention, le culot est assez mou, n'appuyez
pas
trop.
Dessoudez ensuite les filaments de cuivre d'origine et
remplacez les par deux fils d'alimentation rouge pour le pôle
(+)
et vert pour le pôle (-).
Une fois ces fils bien soudés, remplissez le culot avec un
peu de résine epoxy. Après
réticulation :
1. Soudez le régulateur et
fixez la tige filetée sur la galette inférieure
2.
Soudez la galette inférieure sur le culot, le
régulateur et la tige filetée étant
orientés vers le haut
3. Soudez les fils rouge et vert
respectivement aux pattes 1 et 2 du régulateur
4. Soudez un deuxième fil vert
sur la patte 2 du régulateur
5. Soudez le fil noir de sortie
régulé à 10 V, sur la patte 3 du
régulateur
6. Enfilez l'entretoise sur la tige
fileté
7. Fixez et bloquez la galette
supérieure
8.
Soudez les fils noir et vert respectivement aux endroit
indiqués sur le dessin de la galette supérieure
9. VERIFIEZ
PLUSIEURS FOIS, (et revérifiez encore!)
10.
Si c'est bon, passez une bonne couche de vernis
électrique, et tartinez le culot à la graisse aux
silicones.
Si aucune erreur n'a été faite, le montage marche
dés sa mise sous tension, à partir d'une batterie.
En cas d'inversion de polarité, une LED ne s'allume pas,
c'est tout, aucune casse à craindre.
Voilà, c'est fini!
CONCLUSION
Pour
ceux qui veulent être encore mieux vus, (et dormir plus
profondément), rien n'interdit de multiplier le nombre des
galettes de LEDs, la consommation sera plus importante, (attention
à l'encombrement dans le boîtier de feu de mat).
Vous
remarquerez une nette différence de teinte entre une ampoule
à incandescence, produisant une lumière "chaude"
et la
lumière "froide" émise par les LEDs blanches,
assez
proche des néons. Ceci permet de faire
d'intéressantes
comparaisons et de voir qu'il y a de fortes différences de
luminosité d'un mat à l'autre, (nombre et
qualité
des composants utilisés dans les productions du commerce).
Ce
petit montage vous fera gagner de précieux
ampères et
vous n'hésiterez plus à allumer votre feu de
mouillage la
nuit.
N'hésitez pas à
me contacter ici
Salut à tous !
Bernard
|
|
